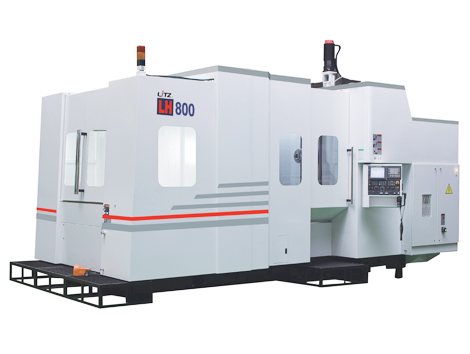

臺灣麗馳標準數控臥式加工中心 LH-800

行程
X/Y/Z軸行程	mm	1300/1200/1200
主軸中心至工作臺面	mm	100-1300
主軸鼻端至工作臺中心	mm	200-1400
工作臺
工作臺面積	mm	800X800
最大工件尺寸	mm	¢1300
工作臺最大荷重	kg	2000
工件最大高度	mm	1300
工作臺表面配置	mm	24-M16 Pitch 160
工作臺最小分割角度		1°
主軸
主軸最高轉速	RPM	6000
主軸速度變換數	RPM	1500
主軸最大切削扭矩(標準)	N-m	660
主軸端孔斜度		7/24 Taper,NO.50
主軸軸承內徑	mm	100
主軸傳動方式		皮帶式+ZF
給進
三軸快速位移	mm/min	32000
切削給進	mm/min	1-10000
手動給進	mm/min	1260
自動換刀裝置
刀柄型式		ISO 50或NBT-50
刀具儲存容量	只	60
最大刀具直徑(鄰近無刀具直徑)	mm	125 (250)
刀具最大長度	mm	600
刀具最大重量	kg	30
ATC交換時間(T to T)	秒	8
選刀方式		定址式
工作臺自動交換系統
工作臺數	只	2
工作臺交換方式		回轉式
自動工作臺交換時間	秒	18
控制器系統
FANUC		0i-MD
馬達
主軸馬達功率	KW	22/26
主軸馬達 扭力	N.m	165
X/Y/Z/軸馬達功率	KW	7/6/7/3
油壓系統馬達	KW	3.7
切削系統馬達	KW	1.6
動力供給
電力需求	KVA	42
油/水箱容量
油壓系統容量	L	60
潤滑系統容量	L	4
切削系統容量	L	850
機械尺寸
機械高度	mm	3948
占地面積	mm	6991X4326
機械重量	kg	25000

● 標準配備

○ 選用配備

需要洽詢

— 無此功能

主軸
主軸轉速 6000RPM	●
主軸轉速 8000RPM	○
主軸轉速 10000RPM	—
主軸油冷機	●
主軸氣幕系統	●
主軸皮帶傳動	●
主軸直結傳動	—
主軸皮帶傳動+ZF齒輪	●

三軸傳動系統
三軸滾柱線軌	●
三軸中空冷卻系統	●
三軸光學尺	○
第四軸光學尺	○

工作臺單元
工作臺 1° 分割	●
工作臺 0.002° 分割	○
工作臺 M16 固定孔	●
工作臺 T 型槽	○

冷卻系統
切削液環狀噴水	●
主軸外吹氣系統	○
主軸中心出水系統	○

排屑系統
履帶式排屑機	●
蓄屑車	●
機內螺旋排屑器	●
機內油水分離系統	●
機頂沖屑系統	●
圓盤式油水分離機	●

安全系統
前門/側門安全開關	●
CE 安全規范	○

量測系統
刀長量測系統NC-4S	○
工件量測系統RMP-60	○
刀具斷刀檢知 (刀庫)	○

ATC與刀庫系統
儲刀刀具數40T
儲刀刀具數60T	●
刀具規格NBT	●
刀具規格CAT	○
刀具規格NO40	—
刀具規格NO50	●

電器部分
M30自動斷線系統	●
工作燈(照明)	●
警示燈	●
電氣箱冷氣系統	○
電氣箱熱交換器	●

控制器
FANUC 31i	○
FANUC 0iMD	●

其他
油霧回收單元	○
旋轉視窗	○
